JK RVS Verdelers

Wij produceren zelf de verdelers op maat voor de verschillende vloerverwarming installaties in onze productielocatie in Ede. Deze zijn exclusief voor onze eigen JK vloerverwarmingssystemen te gebruiken.

Onze verdelers produceren wij uit roestvast staal, en kunnen in de cv-installatie niet oxideren, hierdoor hebben ze een zeer lange levensduur en zorgen ze ook niet voor vervuiling.

De verdelers zijn leverbaar van 1 t/m 13 groepen en worden voorzien van de benodigde appendages voor de juiste toepassing. Per ingeslepen/ ingefreesde -groep kan maximaal 90 meter slang worden aangesloten.

Informatie

RVS UITVOERING

De body van de verdeler wordt uit RVS (roestvast staal) gemaakt

WILO CIRCULATIE POMP

Wilo Para zelfgestuurde, energiezuinige pomp met LED-gebruikersinterface. Ontworpen voor geoptimaliseerde integratie met onze pomp verdeler.

2 TOT 13 GROEPEN

De verdelers zijn leverbaar van 1 t/m 13 groepen. En worden voorzien van de benodigde appendages voor de juiste toepassing.

GEPRODUCEERD IN EDE

Al onze verdelers worden geproduceerd in onze eigen fabriek in Ede, en zijn samengesteld met uitsluitend A-componenten.

VERDELERS

De verdelers voor verwarming die wij gebruiken zijn onder te verdelen in twee verschillende types. Op beide type verdelers kunnen tussen de 2 en 13 groepen vloerverwarming worden aangesloten.

  1. Laag Temperatuur Verdeler (LTV-verdeler) met
  2. Laag Temperatuur Verdeler (LTV-verdeler) zonder pomp.

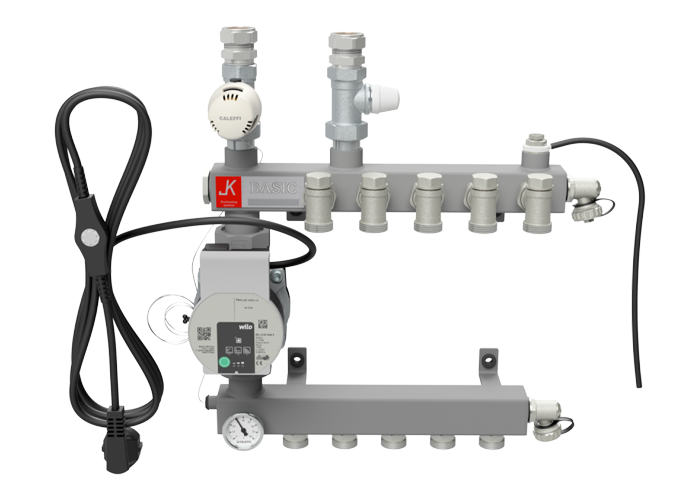

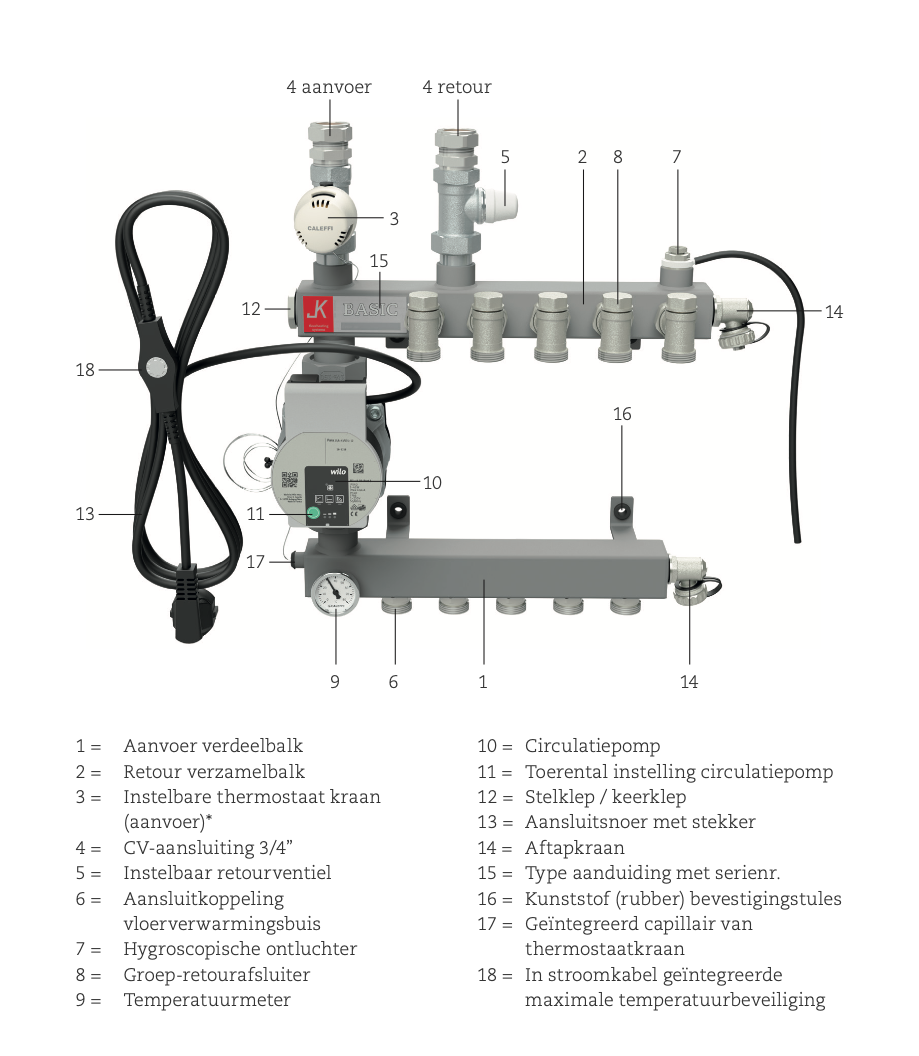

Verdeler met pomp

De verdeler met ingebouwde Wilo circulatiepomp (open verdeler) pompt het cv-water door de vloerverwarmingsgroepen. Hieraan wordt warm water uit de cv-installatie toegevoegd als de ingestelde temperatuur op de thermostaatkraan te laag wordt. Als de kamerthermostaat vragen wordt ingesteld (de temperatuur is hoger dan in de ruimte) stroomt er warm water uit de cv-ketel door de thermostaatkraan op de verdeler naar de pomp. Op deze manier stroomt het warme water naar de aanvoer verdeelkoker en stroomt het water gelijkmatig de vloerverwarmingsbuizen in.

In de aanvoerverdeelkoker zit een opnemer/voeler die de temperatuur van het water registreert en doorgeeft aan de thermostaatkraan. Automatisch regelt deze de gewenste temperatuur. De temperatuur blijft constant en het warme water stroomt door de vloerverwarmingsbuizen en geeft warmte af aan de vloer. Het afgekoelde water keert terug in de verzamelkoker in de verdeler, waar een gedeelte wordt terug gepompt en opnieuw warmt. Het andere deel van het afgekoelde water wordt gebruikt om het nieuwe water dat wordt aangeleverd te mengen tot de gewenste (ingestelde) temperatuur. Als beveiliging schakelt een temperatuur opnemer achter op de verdeler de pomp uit bij een te hoge watertemperatuur in de verdeler. Deze verdeler wordt vaak toegepast bij een cv-installatie met een hoge aanvoer temperatuur groter dan 55 graden en stadsverwarming (directe aansluiting).

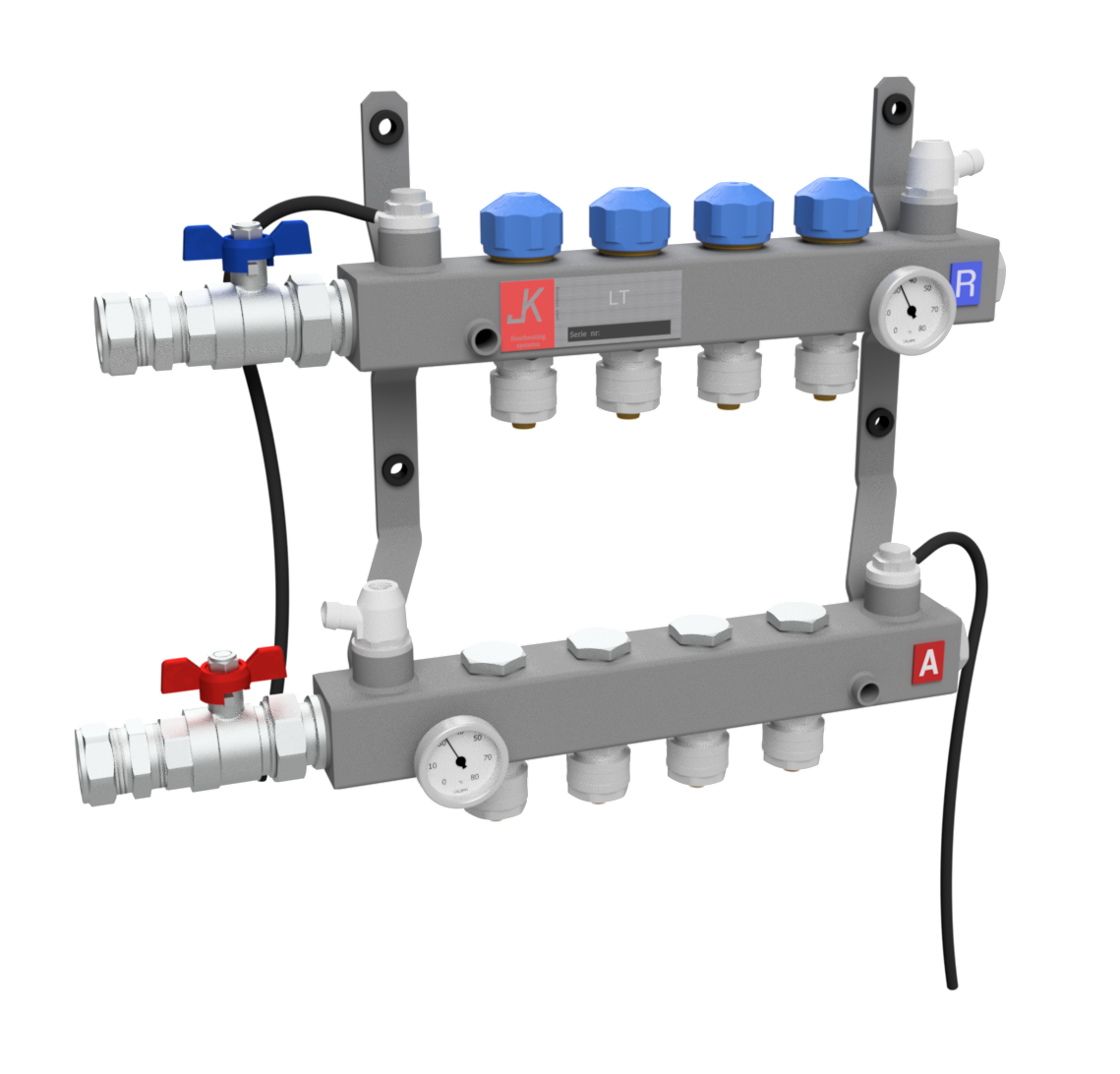

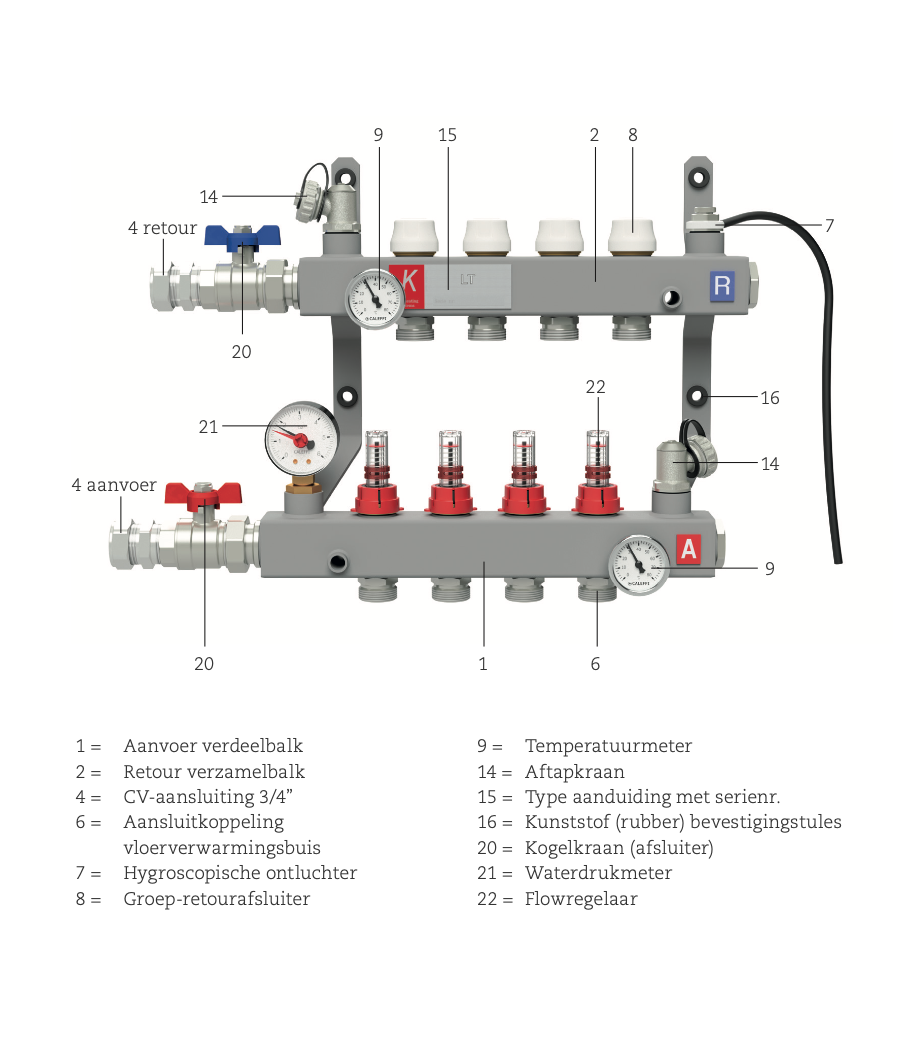

Verdeler zonder pomp

De LTV-verdeler zonder pomp (gesloten verdeler) kan geen cv-water mengen. Hierbij moet er de juiste temperatuur worden aangeleverd voor de vloerverwarming maximaal ca. 45 graden bij verwarming en 18 graden bij koeling. Deze verdeler wordt vaak toegepast in combinatie met een warmtepomp. De warmtepomp regelt in stappen de opwarming van het aanwezige water in de installatie.

Verdeler grootte

Pompverdeler

*Benodigde ruimte aan beide kanten is 150mm

Groepen Hoogte Breedte Benodigde ruimte*
2 400 290 590
3 400 290 590
4 400 340 640
5 400 390 690
6 400 440 740
7 400 490 790
8 400 540 840
9 400 590 890
10 400 640 940
11 400 690 990
12 400 740 1040
13 400 790 1090

LT-verdeler

*Benodigde ruimte aan beide kanten is 75mm

Groepen Hoogte Breedte Benodigde ruimte*
2 400 320 470
3 400 370 520
4 400 370 520
5 400 420 570
6 400 470 620
7 400 630 780
8 400 680 830
9 400 730 880
10 400 780 930
11 400 830 980
12 400 780 1030
13 400 930 1080

Veelgestelde vragen

De Basic verdeler is de meest gebruikte verdeler en perfect geschikt voor woningen welke voorzien zijn van een cv-ketel. Deze verdeler is voorzien van een A-label pomp. Deze pomp verzorgt geruisloos én energiezuinig de doorstroming van de juiste watertemperatuur door de vloerverwarmingsbuizen.

Bij een LT verdeler zit geen pomp, omdat deze verdeler alleen geschikt is bij warmtebronnen die niet warmer worden dan 45 °C, zoals bijvoorbeeld warmtepompen.
